upc1651调频无线话筒

文章摘要： UPC1651-p.htm" target="_blank" title="UPC1651货源和PDF资料">UPC1651 7805 电路如图.本电路采用日本NEC公司生产的upc1651集成电路作为主要器件,该电路增益高,工作稳定,从而保证了话筒的高性能。用它组成调频发射电路.它用40--50cm软拖线作天线,有效发射距离大于30M. 仔细调整L间距和微调电容,可使发射频率覆盖范围为88--108MHZ.图中L用直径0.51mm漆包线在 直径4mm圆柱上绕5圈脱胎而成.

upc1651调频无线话筒,标签：电路设计,http://www.88dzw.com

UPC1651-p.htm" target="_blank" title="UPC1651货源和PDF资料">UPC1651 7805

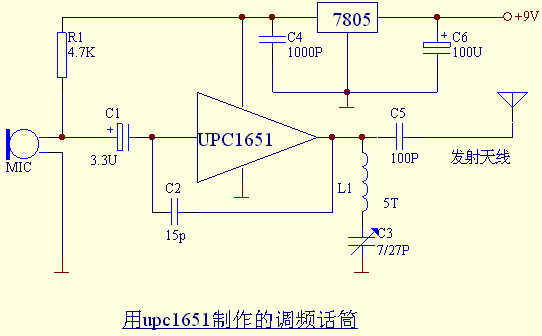

电路如图.本电路采用日本NEC公司生产的upc1651集成电路作为主要器件,该电路增益高,工作稳定,从而保证了话筒的高性能。用它组成调频发射电路.它用40--50cm软拖线作天线,有效发射距离大于30M. 仔细调整L间距和微调电容,可使发射频率覆盖范围为88--108MHZ.图中L用直径0.51mm漆包线在 直径4mm圆柱上绕5圈脱胎而成.
