     μPC1238应用电路——1OW音频功率放大器电路

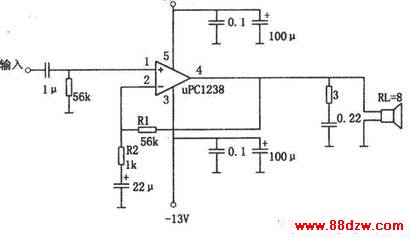

     该电路采用了集成功放μPCI238作为放大器件，输入信号经耦合电容(其容量为lμF)和电阻(其阻值为56kΩ)加到运放的同相输入端(引脚l)，其输出端(引脚4)和反相输入端(引脚2)之间接56kΩ的反馈电阻R1，反相输入端到地之间接1kΩ的电阻R2和22μF电容。该电路的电压放大倍数为：Av=(1+R1／R2)≈(1+56／1)=57倍。μPCI238的性能优良，采用±13V的电源电压供电，其正、负电源端(引脚5、3)到地之间均接去耦电容(100μF与0.1μF相并联)，100μF为大容量电解电容，0.1μF为有机膜电容器，其输出端(引脚4)外接高频抑制电路(3Ω电阻与0.22μF的电容串联)和8Ω的等效负载(喇叭)。
