巧判半导体二极管电路
[09-08 11:12:28] 来源:http://www.88dzw.com 检测电路 阅读:8549次
文章摘要:半导体二极管在电工电路中应用颇多。一旦原有二极管损坏,必须更换新管。对待换管的好坏可用如图所示进行判断。图中,T为220/3V-2W电源变压器,VD1、VD2为2CP10整流二极管, H1、H2为发光二极管,VDX为待测二极管。测试时,将VDX插入插座X1、 X2中,通电后,若其中有一只发光二极管发光,说明这只二极管是好的;若 H1、H2都发光,说明VDx已内部短路;若两只发光二极管都不亮,表明被测二极管内部已经开路。
巧判半导体二极管电路,标签:电路设计,http://www.88dzw.com

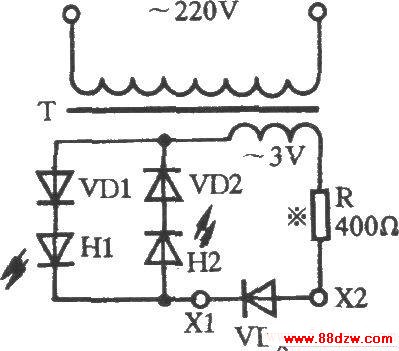

半导体二极管在电工电路中应用颇多。一旦原有二极管损坏,必须更换新管。对待换管的好坏可用如图所示进行判断。图中,T为220/3V-2W电源变压器,VD1、VD2为2CP10整流二极管, H1、H2为发光二极管,VDX为待测二极管。测试时,将VDX插入插座X1、 X2中,通电后,若其中有一只发光二极管发光,说明这只二极管是好的;若 H1、H2都发光,说明VDx已内部短路;若两只发光二极管都不亮,表明被测二极管内部已经开路。
