555构成的电阻快速测估电路

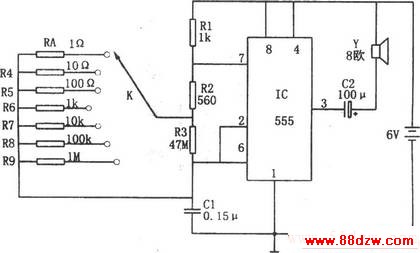

如图所示为电阻快速测估电路。该电路的核心是由555和R1、R2、R3、Rx(待测电阻)、C1等组成的多谐振荡器。电路中电阻R4~R9为测估的已知电阻。

多谐振荡器输出信号的周期为T=0.693[R1 2(R2 R3Rx/(R3 Rx))]改变选通开关K的位置,则可改变其振荡频率,使扬声器发出不同音调的信号。由于电阻R4~R9的阻值(10Ω~10MΩ)是已知的,Rx是待测电阻,通过与已知电阻的相应振荡频率发声高低的比较,便可简便迅速地判断出待测电阻的阻值范围。
