由带三线串行接口智能温度传感器DS1620构成的恒温控制电路

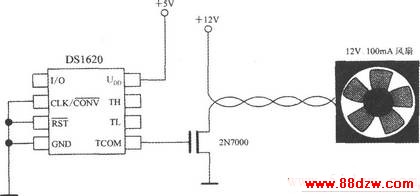

文章摘要： 用DS1620监控微处理器的温度时，通过开启或关闭风扇，可改变芯片的散热条件，实现恒温控制，电路如图所示。其特点是将TCOM信号经过2N7000型MOSFET，去控制风扇，当芯片表面温度t>tH时打开风扇，并且一直保持到t<tL时才关闭风扇。2N7000的主要参数为：在漏极开路时的漏-源击穿电压UDSO=60V，额定通态电流IT=280mA，最大连续输出功率PD=830mW。对于较大功率的散热风扇，可选2N7010型MOSFET，其IT=1．3A， PD=1．2W。

由带三线串行接口智能温度传感器DS1620构成的恒温控制电路,标签：传感器原理,电路设计,http://www.88dzw.com

用DS1620监控微处理器的温度时，通过开启或关闭风扇，可改变芯片的散热条件，实现恒温控制，电路如图所示。其特点是将TCOM信号经过2N7000型MOSFET，去控制风扇，当芯片表面温度t>tH时打开风扇，并且一直保持到t<tL时才关闭风扇。2N7000的主要参数为：在漏极开路时的漏-源击穿电压UDSO=60V，额定通态电流IT=280mA，最大连续输出功率PD=830mW。对于较大功率的散热风扇，可选2N7010型MOSFET，其IT=1．3A， PD=1．2W。
