多功能传感信号调理器AD694用作数/模转换器(DAC)的电流环接口电
[10-10 20:38:44] 来源:http://www.88dzw.com 传感器 阅读:8476次
文章摘要: AD694可用作数/模转换器(DAC)的电流环接口,实现“数字量→电压信号→电流信号”的转换。DAC的电流环接口电路如图所示。AD566A为高速12位DAC,其输出端(DAC OUT)接AD694的UI-端,UI 端接地。AD694采用±15V双电源供电,并给AD566A提供基准电压。利用AD566A的内部电阻网络将AD694配置成10V满刻度输入。C2为频率补偿电容。RP为满刻度调整电位器,不需要调整时可用50Ω的固定电阻来代替电位器。
多功能传感信号调理器AD694用作数/模转换器(DAC)的电流环接口电,标签:传感器原理,电路设计,http://www.88dzw.com

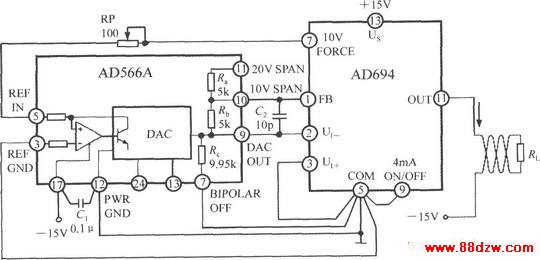

AD694可用作数/模转换器(DAC)的电流环接口,实现“数字量→电压信号→电流信号”的转换。DAC的电流环接口电路如图所示。AD566A为高速12位DAC,其输出端(DAC OUT)接AD694的UI-端,UI 端接地。AD694采用±15V双电源供电,并给AD566A提供基准电压。利用AD566A的内部电阻网络将AD694配置成10V满刻度输入。C2为频率补偿电容。RP为满刻度调整电位器,不需要调整时可用50Ω的固定电阻来代替电位器。
Tag:传感器,传感器原理,电路设计,家电维修 - 单元电路介绍 - 传感器
