宽带应变信号调理器1B31的输入保护电路

文章摘要： 在工业现场测量时需要给1B31设计输入保护电路，防止其输入端因意外受220V交流电源的瞬时短路而损坏。输入保护电路如图所示。选择高导电率、低泄漏电流的FDH333型二极管，与1N963型稳压管组成双向限幅电路并联在输入端，可将输入电压钳位到±12．5V范围内。FDH333的平均整流电流为200mA，反向耐压为125V，反向漏电流仅为1nA，最大压降为1．0V，结电容为6．0pF。1N963的稳定电压约为12．5V，工作电流为10．5mA。在0．1Hz～ 1kHz频率范围内，串联在差分输入端的电阻R1和R2，可将1B31的噪声电压峰-峰值降低到4．2μV。在SENSE 、SENSE-端之间，可

宽带应变信号调理器1B31的输入保护电路,标签：传感器原理,电路设计,http://www.88dzw.com

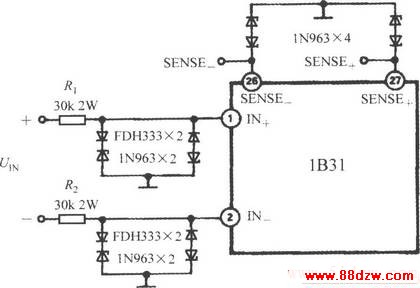

在工业现场测量时需要给1B31设计输入保护电路，防止其输入端因意外受220V交流电源的瞬时短路而损坏。输入保护电路如图所示。选择高导电率、低泄漏电流的FDH333型二极管，与1N963型稳压管组成双向限幅电路并联在输入端，可将输入电压钳位到±12．5V范围内。FDH333的平均整流电流为200mA，反向耐压为125V，反向漏电流仅为1nA，最大压降为1．0V，结电容为6．0pF。1N963的稳定电压约为12．5V，工作电流为10．5mA。在0．1Hz～ 1kHz频率范围内，串联在差分输入端的电阻R1和R2，可将1B31的噪声电压峰-峰值降低到4．2μV。在SENSE 、SENSE-端之间，可分别采用由两只1N963反极性串联后组成的双向限幅电路。
