数字式高精度压力测试仪电路(高精度集成压力信号调理器MAX1457)

文章摘要： 数字式高精度压力测试仪的电路如图所示。MAX1457的外部只读存储器选用93C66型4096b E2PROM。上电后MCS端被拉成高电平，选中主芯片。 5V电源经过电阻RBIAS(400kΩ)给偏置电路提供合适的偏压。C2、C4和C6均为退耦电容。C1、C3、C5、C7～C11均为旁路电容。取RISRC=50kΩ时，激励电流为0．5mA。RSTC为满量程温度系数补偿电阻，R*LIN为非线性校准电阻(亦可不用)。传感器产生的压力信号经过MAX1457处理后，从OUT端输出到数字电压表(DVM)，显示出被测压力值。

数字式高精度压力测试仪电路(高精度集成压力信号调理器MAX1457),标签：传感器原理,电路设计,http://www.88dzw.com

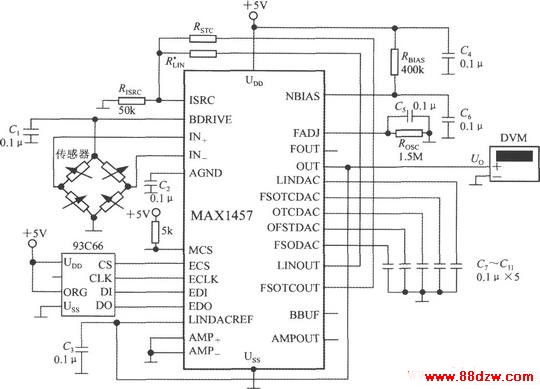

数字式高精度压力测试仪的电路如图所示。MAX1457的外部只读存储器选用93C66型4096b E2PROM。上电后MCS端被拉成高电平，选中主芯片。 5V电源经过电阻RBIAS(400kΩ)给偏置电路提供合适的偏压。C2、C4和C6均为退耦电容。C1、C3、C5、C7～C11均为旁路电容。取RISRC=50kΩ时，激励电流为0．5mA。RSTC为满量程温度系数补偿电阻，R*LIN为非线性校准电阻(亦可不用)。传感器产生的压力信号经过MAX1457处理后，从OUT端输出到数字电压表(DVM)，显示出被测压力值。
