由集成硅压力传感器MPX5100A构成的LED条图显示压力计电路

文章摘要： 由MPX5100和LM3914构成10段LED条图显示压力计的电路如图所示。其测量范围是0～100kPa，分辨力为10kPa。 12V电源经过三端集成稳压器78L05获得 5V稳压输出，最大输出电流可达100mA，给MPX5100和LM3914提供电源。MPX5100的输出电压接LM3914的UIN端。将UREF 端与RHI端短接后，再将UREF-端接RP2，RP2为满刻度调节电位器。RP1为零刻度调节电位器，当被测压力为零时调节RP1可使LED全部消隐。

由集成硅压力传感器MPX5100A构成的LED条图显示压力计电路,标签：传感器原理,电路设计,http://www.88dzw.com

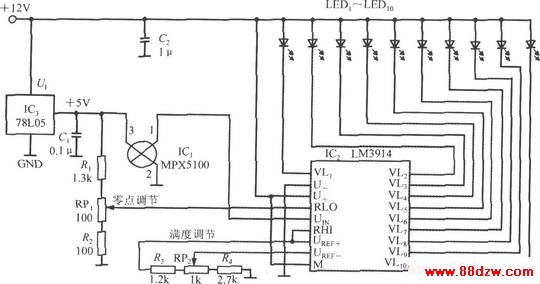

由MPX5100和LM3914构成10段LED条图显示压力计的电路如图所示。其测量范围是0～100kPa，分辨力为10kPa。 12V电源经过三端集成稳压器78L05获得 5V稳压输出，最大输出电流可达100mA，给MPX5100和LM3914提供电源。MPX5100的输出电压接LM3914的UIN端。将UREF 端与RHI端短接后，再将UREF-端接RP2，RP2为满刻度调节电位器。RP1为零刻度调节电位器，当被测压力为零时调节RP1可使LED全部消隐。
