集成电流传感器MAX472的典型应用电路

文章摘要： MAX472的典型应用电路如图所示。UCC端接负载或充电器，亦可接电源或电池组。RG1和RG2为外部增益电阻。R1、ROUT分别为上拉电阻及输出电阻。使用MAX472时可按照下表来选取外围元件值。

集成电流传感器MAX472的典型应用电路,标签：传感器原理,电路设计,http://www.88dzw.com

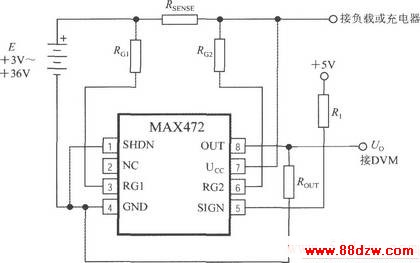

MAX472的典型应用电路如图所示。UCC端接负载或充电器，亦可接电源或电池组。RG1和RG2为外部增益电阻。R1、ROUT分别为上拉电阻及输出电阻。使用MAX472时可按照下表来选取外围元件值。
