由线性输出集成磁场传感器AD22151构成的单极性模式下的温度补偿

文章摘要： 单极性模式下的温度补偿电路如图所示。其特点是将R1接在TC1端与TC3端之间，使磁场零点的电位不等于UCC／2，可对-2000×10-6／oC以下的高温度系数进行补偿。此时TC2端开路，由补偿电阻R1和内部电阻RB构成温度补偿系数分压器。单极性模式下R1的电阻值与温度补偿系数的关系曲线如下图所示。

由线性输出集成磁场传感器AD22151构成的单极性模式下的温度补偿,标签：传感器原理,电路设计,http://www.88dzw.com

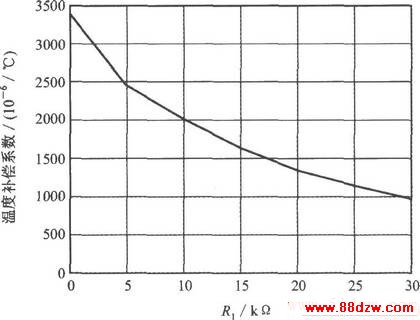

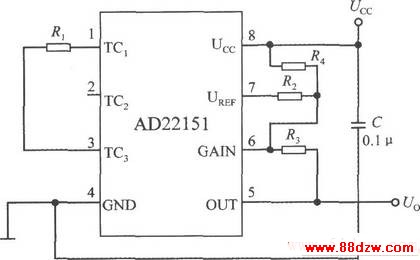

单极性模式下的温度补偿电路如图所示。其特点是将R1接在TC1端与TC3端之间，使磁场零点的电位不等于UCC／2，可对-2000×10-6／oC以下的高温度系数进行补偿。此时TC2端开路，由补偿电阻R1和内部电阻RB构成温度补偿系数分压器。单极性模式下R1的电阻值与温度补偿系数的关系曲线如下图所示。
