LED电源倍压电路
[09-14 00:18:26] 来源:http://www.88dzw.com 光电应用 阅读:8554次

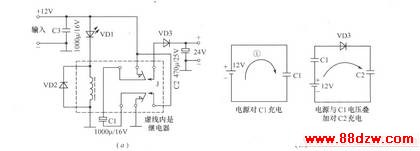

文章摘要:如图所示是电源倍压变换电路。在电子电路设计中,有些放大器需要小电流和较高的电压,可用闪烁发光二极管及少量元件构成的直流倍压变换电路。如图(a),利用电容C1、C2储存电荷,利用闪烁发光二极管自身的振荡,驱动继电器开关转换,不断把C1和电源电压叠加,在C2上取得二倍于电源电压值,该电路输出电流约10mA左右。继电器采用6V、30mA一种,图(b)是倍压原理示意图。
LED电源倍压电路,标签:电路设计,http://www.88dzw.com
如图所示是电源倍压变换电路。在电子电路设计中,有些放大器需要小电流和较高的电压,可用闪烁发光二极管及少量元件构成的直流倍压变换电路。如图(a),利用电容C1、C2储存电荷,利用闪烁发光二极管自身的振荡,驱动继电器开关转换,不断把C1和电源电压叠加,在C2上取得二倍于电源电压值,该电路输出电流约10mA左右。继电器采用6V、30mA一种,图(b)是倍压原理示意图。
