BL6124五位LED电平表驱动集成电路基本应用电路

[09-14 00:19:48]   来源:http://www.88dzw.com  光电应用   阅读:8277

文章摘要: 2块BA6104构成的10点LED电平显示电路LED限流电路为了限制LED电流可在LED旁并联一电阻或串联一电阻,如图(a)、(b)当工作电压高于9V时,在LED电流端应加一电阻分流,具体Vcc值不同时的电路见图所示。

BL6124五位LED电平表驱动集成电路基本应用电路,标签:电路设计,http://www.88dzw.com

BL6124五位LED电平表驱动集成电路基本应用电路

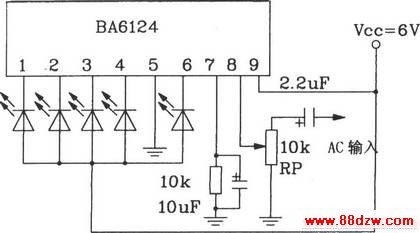

2块BA6104构成的10点LED电平显示电路

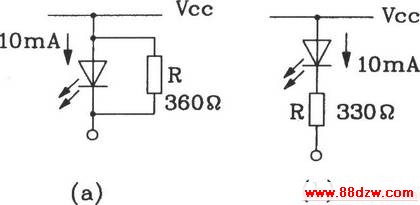

LED限流电路为了限制LED电流可在LED旁并联一电阻或串联一电阻,如图(a)、(b)

BL6124五位LED电平表驱动集成电路基本应用电路

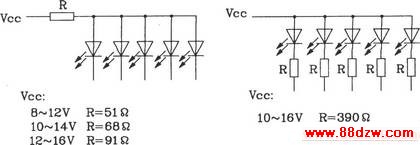

当工作电压高于9V时,在LED电流端应加一电阻分流,具体Vcc值不同时的电路见图所示。

BL6124五位LED电平表驱动集成电路基本应用电路
