LB1409九位LED电平显示驱动电路

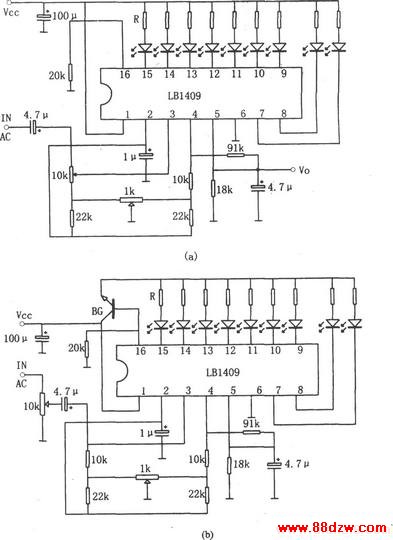

如图所示为LBl409九位LED电平显示驱动电路。图(a)是用LB1409做电平显示驱动电路,图(b)是应用基准电压电平显示驱动电路。LB1409是日本东京互洋电机株式会社生产的产品,与其同类的国内产品有D1409、SL1409等,可直接互换使用。LB1409电平显示驱动电路用9个棒状的红色或绿色发光二极管指示输入电乎。集成电路内部有一直流放大器,可通过改变外接电阻来调节其增益。

本电路可以驱动交流、直流电平表,适用于各种收录机作LED显示器的驱动电路。
