环形闪烁器原理图
[09-14 00:18:14] 来源:http://www.88dzw.com 光电应用 阅读:8332次
文章摘要: 如图所示为环形闪烁器,主要由NE555、CD4017及外围电路组成。其中NE555构成多谐振荡器,其3脚输出的方波控制CD4017译玛输出端移位输出逐个点亮LED,从而使LED环形闪烁。如图所示线路闪烁频率约1.5Hz,工作电流小于50mA。元器件选择:IC1选择555时基电路,IC2选择CD4017集成电路。除R1选用(1/2)W金属膜电阻外,其余选用(1/4)W电阻,LED0~LED9可选声Φ5mm超高亮或特高亮红色发光管。其他元器件如图所示。
环形闪烁器原理图,标签:电路设计,http://www.88dzw.com

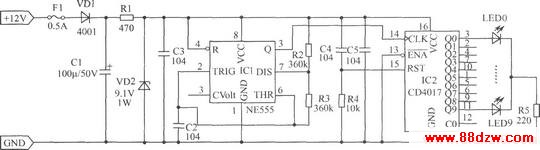

如图所示为环形闪烁器,主要由NE555、CD4017及外围电路组成。其中NE555构成多谐振荡器,其3脚输出的方波控制CD4017译玛输出端移位输出逐个点亮LED,从而使LED环形闪烁。如图所示线路闪烁频率约1.5Hz,工作电流小于50mA。
元器件选择:IC1选择555时基电路,IC2选择CD4017集成电路。除R1选用(1/2)W金属膜电阻外,其余选用(1/4)W电阻,LED0~LED9可选声Φ5mm超高亮或特高亮红色发光管。其他元器件如图所示。
