闪烁灯控制电路

文章摘要： 如图所示为闪烁灯控制电路。这种美妙的情景可通过装在前大灯的下方或尾箱部位的闪烁灯控制电路来实现。实际线路如图所示。电路中采用了3块集成电路，加上巧妙的电路连接，在摩托车夜间行驶时，能产生彩灯往复闪烁，行如流水的美感效果。这种闪烁灯控制电路也可用于节日灯饰控制或其他应用场合。555时基电路外接电阻R1、R2和电容C1，构成无稳态多谐振荡器，产生约5Hz的时钟信号，作为十进制/分配器CD4017的计数脉冲。脉冲频率f按下式计算： 元器件选择：IC1选用555时基集成电路，IC2选用MC1413集成电路，IC3选用CD4017集成电路。VDW选用2CW104稳压二极管，VD1～VD6选用BT205

闪烁灯控制电路,标签：电路设计,http://www.88dzw.com

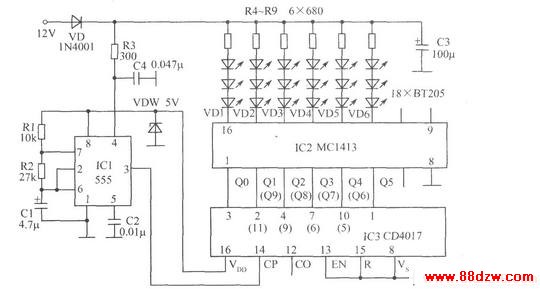

如图所示为闪烁灯控制电路。这种美妙的情景可通过装在前大灯的下方或尾箱部位的闪烁灯控制电路来实现。实际线路如图所示。电路中采用了3块集成电路，加上巧妙的电路连接，在摩托车夜间行驶时，能产生彩灯往复闪烁，行如流水的美感效果。这种闪烁灯控制电路也可用于节日灯饰控制或其他应用场合。555时基电路外接电阻R1、R2和电容C1，构成无稳态多谐振荡器，产生约5Hz的时钟信号，作为十进制/分配器CD4017的计数脉冲。脉冲频率f按下式计算：

元器件选择：IC1选用555时基集成电路，IC2选用MC1413集成电路，IC3选用CD4017集成电路。VDW选用2CW104稳压二极管，VD1～VD6选用BT205发光二极管。其他元器件如图所示。
