这种计数器可以记录某一时间段内房间内所有来访者的人数。此装置可以安装在诸如电影放映厅、大楼和办公室的人口处。此装置采用简单而常见的计算器来代替专用计数器和显示电路,所以制作成本很低。装置中使用的所有元件都很容易从市场上买到,电路组装、调试也很容易。

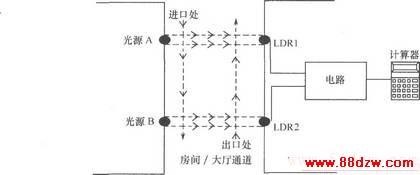

工作原理:两对光电检测装置安装在进出通道上。其中一边,光源A(发送器)和光敏电阻LDR1(接收器)安装在通道进口处;另一边,光源B(发送器)和光敏电阻LDR2(接收器)则安装在通道出口处。光源的两束光线要保持照射在接收器的光敏电阻上,光束要求准确定向。如图显示了在通道上的光源和接收器的安装位置。

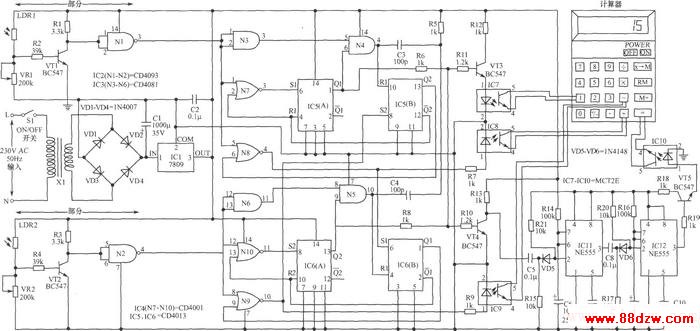

下图表示进出房间人数计数器的电路原理。A、B两个部分是光线检测电路。逻辑控制电路由与门芯片IC3、异或门IC4和触发器IC5、IC6为核心组成;定时器IC11和IC12组成延时电路;光耦IC7和IC10用做计算器与检测电路间的电压隔离。电源电路显示在图中的A、B部分之间。交流市电通过变压器X1降为交流12V。通过二极管VD1~VD4组成的整流器,变为直流。再通过C1滤波,在稳压电路IC7809(IC1)上产生9V稳定电压,加到整个电路上。初加电时,由于电阻R5和电容C3和C4所组成加电复位电路的作用,触发器IC5和IC6处于复位状态。从而三极管VT3和VT4最初处于截止状态。也就是说:加电时,计算器上的"1"、" "、"-"和"="键都保持断开状态。由光敏电阻LDR1、三极管VT1和与非门N1以及由光敏电阻LDR2、三极管VT2和与非门N2分别组成的电路A、B两部分检测光线的通、断。然后分别可在与非门N1的第3脚和与非门N2的第4脚上产生一个脉冲。
元器件选择:IC1选择7809、9V稳压器;IC2选择CD4093四2输入触发器,IC3选择CD4081四2输入与门,IC4选择CD4001四2输入异或门,IC5、IC6选择CD4031四D触发器,IC7~IC10选择MCT2E光电耦合器,IC11、IC12选择NE555定时器。VT1~VT5选择BC547NPN管。VD1~VD4选择1N4001整流管,VD5、VD6选择1N4148开关二极管。LDR1、LDR2为光敏电阻。电阻均为(1/4)W、±5%规格。
