摄影控制电路
[10-10 20:38:44] 来源:http://www.88dzw.com 光电应用 阅读:8105次
文章摘要: 如图所示是连续闪光摄影控制电路,它可实现主闪光灯闪光一次,带动其余9个闪光灯依次闪光,然后进入等待状态,等待下一次主闪光灯动作,这样可以自动连续完成10次摄影。元器件选择:IC1选择555时基电路,IC2选择CD4017集成电路。VT1选择应使暗阻与亮阻的比值较大的3DU光敏三极管,这样可以提高电路的可靠性;VT2与VT3选择3DG型三极管。其他元件无特殊要求。
摄影控制电路,标签:电路设计,http://www.88dzw.com

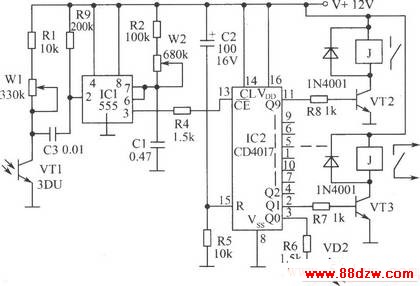

如图所示是连续闪光摄影控制电路,它可实现主闪光灯闪光一次,带动其余9个闪光灯依次闪光,然后进入等待状态,等待下一次主闪光灯动作,这样可以自动连续完成10次摄影。
元器件选择:IC1选择555时基电路,IC2选择CD4017集成电路。VT1选择应使暗阻与亮阻的比值较大的3DU光敏三极管,这样可以提高电路的可靠性;VT2与VT3选择3DG型三极管。其他元件无特殊要求。
Tag:光电应用,电路设计,家电维修 - 单元电路介绍 - 光电应用
