光敏三极管控制的语言电路
[10-10 20:38:44] 来源:http://www.88dzw.com 光电应用 阅读:8271次
文章摘要:如图所示语言电路是用光敏三极管进行光控的。它由光控开关和35语音集成电路两部分组成。图中光敏三极管VT1和晶体三极管VT2,电阻R1、R2、R3和电容C1、C2等构成光控开关电路。语音集成电路IC及三极管VT3、电阻R4、R5等构成语音放大电路。平常在光源照射下,VT1呈低阻状态,VT2饱和导通,IC触发端3脚得不到正触发脉冲而不工作,扬声器无声。当VT1被物体遮挡时,便产生一负脉冲电压,并通过C1耦合到VT2的基极,导致VT2进入截止状态,IC获得一正触发脉冲而工作,输出音频信号通过VT3放大,推动扬声器发出声响。声响内容可根据不同场合选择不同的语音电路来产生,例如高压电网或配电房等场所,可
光敏三极管控制的语言电路,标签:电路设计,http://www.88dzw.com

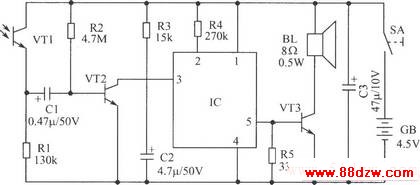

如图所示语言电路是用光敏三极管进行光控的。它由光控开关和35语音集成电路两部分组成。图中光敏三极管VT1和晶体三极管VT2,电阻R1、R2、R3和电容C1、C2等构成光控开关电路。语音集成电路IC及三极管VT3、电阻R4、R5等构成语音放大电路。平常在光源照射下,VT1呈低阻状态,VT2饱和导通,IC触发端3脚得不到正触发脉冲而不工作,扬声器无声。当VT1被物体遮挡时,便产生一负脉冲电压,并通过C1耦合到VT2的基极,导致VT2进入截止状态,IC获得一正触发脉冲而工作,输出音频信号通过VT3放大,推动扬声器发出声响。声响内容可根据不同场合选择不同的语音电路来产生,例如高压电网或配电房等场所,可选用“高压重地,禁止人内”、“有电危险,请勿靠近”等语音集成电路。
Tag:光电应用,电路设计,家电维修 - 单元电路介绍 - 光电应用
