光敏三极管构成的灵敏光控开关电路

[10-10 20:38:44]   来源:http://www.88dzw.com  光电应用   阅读:8548

文章摘要: 如图所示电路,由于采用了达林顿型光敏三极管作敏感元件,所以对弱光较敏感。适用于对反射光信号的检测。电路中当达林顿型光敏管受到光照后,其内阻减小,使2脚电位下降,当降为(1/3)Vcc时,3脚输出高电平,这时继电器释放。

光敏三极管构成的灵敏光控开关电路,标签:电路设计,http://www.88dzw.com

光敏三极管构成的灵敏光控开关电路

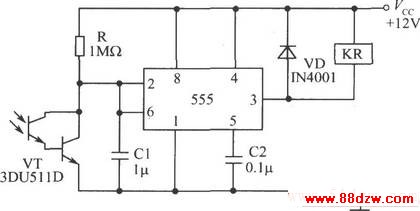

如图所示电路,由于采用了达林顿型光敏三极管作敏感元件,所以对弱光较敏感。适用于对反射光信号的检测。电路中当达林顿型光敏管受到光照后,其内阻减小,使2脚电位下降,当降为(1/3)Vcc时,3脚输出高电平,这时继电器释放。
