由光敏电阻组成的电视自动亮度调节电路图

文章摘要： 电路图' src="/pd_wx/UploadPic/2011-9/20119811256420.jpg" style="cursor:hand" ondrag="resizeImage(event,this)" width=600; this.height=j/i*600;}" border=0 style="cursor:pointer;" style="cursor:pointer;" onload="return imgzoom(this,5

由光敏电阻组成的电视自动亮度调节电路图,标签：电路设计,http://www.88dzw.com

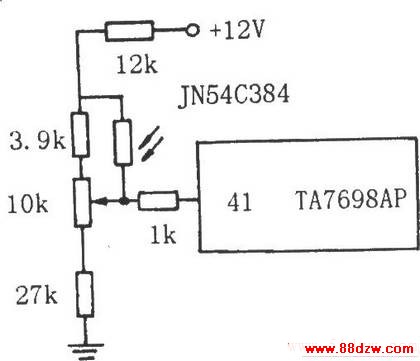

由光敏电阻组成的电视自动亮度调节电路图 如图所示光敏电阻与对比度电位器中间头相连。利用光敏电阻随光线强度不同而阻值变化的特性，使电位器中间头电位随光线强度不同而变化，再通过解码电路TA7698AP的控制，使电视机亮度、对比度、饱和度相应变化。光线亮度大，GR阻值小，电位器中间头电位升
