光暗控制继电器的电路

文章摘要： 如图所示为光暗控制继电器的电路。电阻R1、R2及光敏电阻R3构成分压电路，当光线暗至一定程度时，VT1的基极电压上升至使VT1、VT2导通，继电器J吸合。R1用于动作灵敏度调节。该电路的光触发电平受电源电压及环境温度的影响较大。

光暗控制继电器的电路,标签：电路设计,http://www.88dzw.com

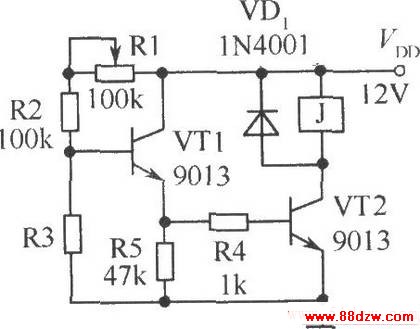

如图所示为光暗控制继电器的电路。电阻R1、R2及光敏电阻R3构成分压电路，当光线暗至一定程度时，VT1的基极电压上升至使VT1、VT2导通，继电器J吸合。R1用于动作灵敏度调节。该电路的光触发电平受电源电压及环境温度的影响较大。
