光束阻断报警器

文章摘要： 如图所示，光敏电阻R4被照射时，阻值较小，因此三极管VT1及单向晶闸管SCR均截止；当光束被阻断时，VT1的基极电压上升，VT1、SCR导通，蜂鸣器BZ得电发声报警。S1为复位开关。按下S1后，电路停止报警。

光束阻断报警器,标签：电路设计,http://www.88dzw.com

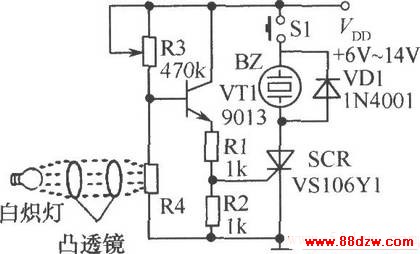

如图所示，光敏电阻R4被照射时，阻值较小，因此三极管VT1及单向晶闸管SCR均截止；当光束被阻断时，VT1的基极电压上升，VT1、SCR导通，蜂鸣器BZ得电发声报警。S1为复位开关。按下S1后，电路停止报警。
