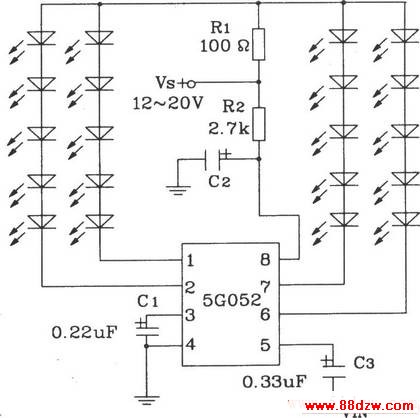

音响同步彩灯控制集成电路5G052典型应用电路

5G052四路输出顺序为A、B、C、D，工作电压VDD可低至5V，但随VDD降低，LED发光变化速率会随之升高，即振荡频率fosc相对电源电压来说不稳定。图中C1决定振荡频率范围，即发光速率变化范围。C1值增大，C1上并接电阻会使速率提高。C2是电源去耦电容。R1是LED流电阻。R2是电源限流。
