延时熄灯电路(CD4541B)

[10-10 20:39:48]   来源:http://www.88dzw.com  控制电路   阅读:8722

文章摘要: 该延时熄灯电路由新型定时集成电路CD4541组成,由小型继电器作为控制器。需要开灯时按动一下开灯按钮,灯被打开,定时控制电路进入已设定的定时状态。当到达预置的定时时间后,灯自动熄灭,并将定时控制电路的工作电源断开,电路组成如图所示。

延时熄灯电路(CD4541B),标签:控制电路图,电路设计,http://www.88dzw.com

延时熄灯电路(CD4541B)

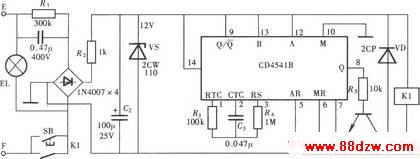

该延时熄灯电路由新型定时集成电路CD4541组成,由小型继电器作为控制器。需要开灯时按动一下开灯按钮,灯被打开,定时控制电路进入已设定的定时状态。当到达预置的定时时间后,灯自动熄灭,并将定时控制电路的工作电源断开,电路组成如图所示。
