触摸数控式调光灯(CD40117)

文章摘要： 触摸数控式调光灯利用人体触摸启动脉冲发生器，利用计数器输出端所接电阻阻值的不同，通过改变光耦器中发光二极管的亮度，调节光晶闸管的导通程度，达到调光的目的，其电路组成如图所示。电路由触摸信号输入电路、脉冲信号发生器、脉冲分配器、光耦合器与晶闸管触发与导通角控制电路组成。

触摸数控式调光灯(CD40117),标签：控制电路图,电路设计,http://www.88dzw.com

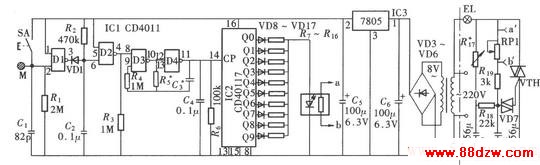

触摸数控式调光灯利用人体触摸启动脉冲发生器，利用计数器输出端所接电阻阻值的不同，通过改变光耦器中发光二极管的亮度，调节光晶闸管的导通程度，达到调光的目的，其电路组成如图所示。电路由触摸信号输入电路、脉冲信号发生器、脉冲分配器、光耦合器与晶闸管触发与导通角控制电路组成。
