触摸开灯、延时熄灭式音乐台灯(CD7555、CD4017)

文章摘要： 如图所示的台灯电路采用触摸控制方式，触摸一次电灯打开，再触摸一次，演奏一首乐曲，然后延时5min电灯熄灭。电路组成如图所示，由触摸信号输入电路、开关灯控制与延时熄灭电路与双向晶闸管控制电路组成。

触摸开灯、延时熄灭式音乐台灯(CD7555、CD4017),标签：控制电路图,电路设计,http://www.88dzw.com

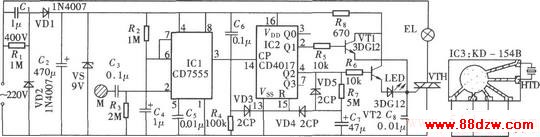

如图所示的台灯电路采用触摸控制方式，触摸一次电灯打开，再触摸一次，演奏一首乐曲，然后延时5min电灯熄灭。电路组成如图所示，由触摸信号输入电路、开关灯控制与延时熄灭电路与双向晶闸管控制电路组成。
