单开关多灯控制电路(2)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8887次
文章摘要: 如图所示只用一个电源开关S可以控制E1、E2与E3三组灯泡的亮灭,它适用于客厅大吊灯控制。S断开时,灯全灭;首次合上S,只有E1点亮;断开S,短时间内合上S,E1与E2点亮;再次断开又重新合上S,E1与E3点亮;再次断开又合上S,E~E3全部点亮。
单开关多灯控制电路(2),标签:控制电路图,电路设计,http://www.88dzw.com

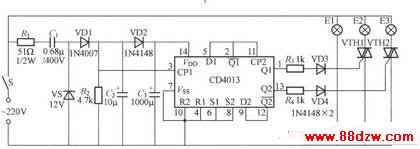

如图所示只用一个电源开关S可以控制E1、E2与E3三组灯泡的亮灭,它适用于客厅大吊灯控制。S断开时,灯全灭;首次合上S,只有E1点亮;断开S,短时间内合上S,E1与E2点亮;再次断开又重新合上S,E1与E3点亮;再次断开又合上S,E~E3全部点亮。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
