CD71061多功能程控闪光集成电路典型应用电路

[10-10 20:39:48]   来源:http://www.88dzw.com  控制电路   阅读:8337

文章摘要: CD71061多功能程控闪光集成电路典型应用电路 CD71061的6种基本花样为:弹性涨缩、全亮间隔闪光、向左倒流水、向右正流水、向右依次亮同时灭、同时亮向左依次灭。它们由B1~B3端所接电平高低来选择。B4取自系统内部一个方波信号,当B4端与B1~B3端进行不同连接时,可对基本花样进行不同排列组合。图中给出CD71061典型应用电路。图中交流220V经整流和电阻R(2w/47kΩ)降压限流后,由5.1V稳压管提供IC工作电压。IC的8个输出端分别触发8个可控硅从而控制H1~H8彩灯。改变1、2、3脚和第15脚的连接方式,即可获所需闪烁方案。

CD71061多功能程控闪光集成电路典型应用电路,标签:控制电路图,电路设计,http://www.88dzw.com

CD71061多功能程控闪光集成电路典型应用电路

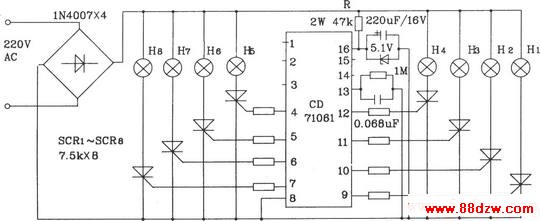

CD71061多功能程控闪光集成电路典型应用电路 CD71061的6种基本花样为:弹性涨缩、全亮间隔闪光、向左倒流水、向右正流水、向右依次亮同时灭、同时亮向左依次灭。它们由B1~B3端所接电平高低来选择。B4取自系统内部一个方波信号,当B4端与B1~B3端进行不同连接时,可对基本花样进行不同排列组合。 图中给出CD71061典型应用电路。图中交流220V经整流和电阻R(2w/47kΩ)降压限流后,由5.1V稳压管提供IC工作电压。IC的8个输出端分别触发8个可控硅从而控制H1~H8彩灯。改变1、2、3脚和第15脚的连接方式,即可获所需闪烁方案。
