HJ94030多功能灯串控制集成电路典型应用电路

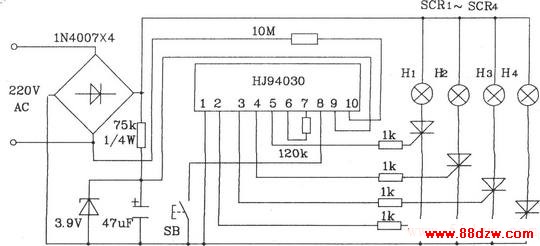

HJ94030典型应用电路见上图，图中按钮SB用来选择彩灯串H1～H4闪亮方式，每按动一次，变化一种花样。芯片电源由交流220V整流后通过电阻和稳压管来提供。电路简单，无需调试。
