电视机控制自动灯电路

文章摘要： 收看电视时，要求周围有一定的亮度，否则长时间看电视易使眼睛疲劳不利于视力保护。如图所示是一个受电视机控制的背景照明小灯电路。当电视机打开时，小灯自动点亮，关闭电视后，灯又能自动熄灭，而在白天看电视时，灯能自动封锁不会点亮。电磁线圈L需要自制，找一个旧收音机里的输入或输出变压器铁心，先将铁心的一边剪去，使铁心成“U”形，利用线圈原有的骨架，在上面用Φ0.1mm漆包线绕2000～3000匝即可。

电视机控制自动灯电路,标签：控制电路图,电路设计,http://www.88dzw.com

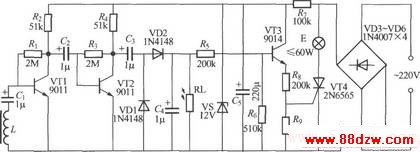

收看电视时，要求周围有一定的亮度，否则长时间看电视易使眼睛疲劳不利于视力保护。如图所示是一个受电视机控制的背景照明小灯电路。当电视机打开时，小灯自动点亮，关闭电视后，灯又能自动熄灭，而在白天看电视时，灯能自动封锁不会点亮。电磁线圈L需要自制，找一个旧收音机里的输入或输出变压器铁心，先将铁心的一边剪去，使铁心成“U”形，利用线圈原有的骨架，在上面用Φ0.1mm漆包线绕2000～3000匝即可。
