七路闪烁灯串电路(CS71017)

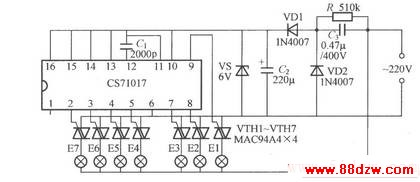

如图所示为实用的七路闪烁灯串控制器,其闪烁方式可以自由编程。电路核心器件是七路可编程闪光集成电路CS71017。图中,VTH1~VTH7应采用触发电流较小的MAC94A4型等小型塑封双向晶闸管。
