门控自动灯电路(2)

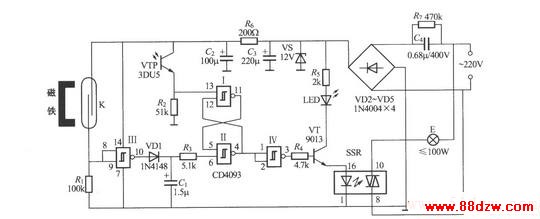

如图所示是一个采用数字集成电路等器件构成的门控自动照明灯电路,它由门窗传感器、CD4093数字集成电路、固态继电器及电源电路等部分组成。K可用JAG-4H型干簧管,小磁铁应尽量采用磁性强些的小型磁钢。
