光线遥控灯开关电路(1)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8306次
文章摘要: 如图所示是一个光线遥控灯开关电路,遥控器可以是手电筒或玩具激光笔。RL1、RL2均采用MG45型光敏电阻器,要求亮阻与暗阻相差倍数愈大愈好,制作时应分别为它们添置遮光筒,以消除环境光线对它们的干扰。K应采用工作电压为12V,有两组转换触点的小型电磁继电器,如JRX-13F、DC12V型等。
光线遥控灯开关电路(1),标签:控制电路图,电路设计,http://www.88dzw.com

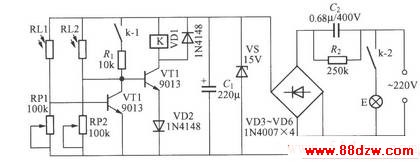

如图所示是一个光线遥控灯开关电路,遥控器可以是手电筒或玩具激光笔。RL1、RL2均采用MG45型光敏电阻器,要求亮阻与暗阻相差倍数愈大愈好,制作时应分别为它们添置遮光筒,以消除环境光线对它们的干扰。K应采用工作电压为12V,有两组转换触点的小型电磁继电器,如JRX-13F、DC12V型等。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
