声控延迟灯开关电路(3)

文章摘要： 如图所示是一个采用音乐门铃芯片为核心器件制作的声控延迟灯，使用时，只要吹一下口哨或拍一下手掌，电灯便点亮，延迟20s左右，灯会自行熄灭，可给生活带来不少方便。该电路另一特点是它采用二线制接法，可以直接取代普通开关而不必更改室内原有线路；也可将它并联在普通电灯开关上，便可将普通照明灯改造为声控延迟灯。该电路电灯点亮时间的长短主要取决于门铃芯片内储乐曲信号的长度，KD-9300型集成电路乐曲信号畅达视内储乐曲名而定，一般为10～20s。

声控延迟灯开关电路(3),标签：控制电路图,电路设计,http://www.88dzw.com

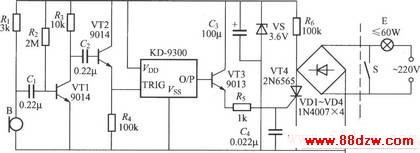

如图所示是一个采用音乐门铃芯片为核心器件制作的声控延迟灯，使用时，只要吹一下口哨或拍一下手掌，电灯便点亮，延迟20s左右，灯会自行熄灭，可给生活带来不少方便。该电路另一特点是它采用二线制接法，可以直接取代普通开关而不必更改室内原有线路；也可将它并联在普通电灯开关上，便可将普通照明灯改造为声控延迟灯。该电路电灯点亮时间的长短主要取决于门铃芯片内储乐曲信号的长度，KD-9300型集成电路乐曲信号畅达视内储乐曲名而定，一般为10～20s。
