光控延迟灯电路(1)

[10-10 20:39:48]   来源:http://www.88dzw.com  控制电路   阅读:8270

文章摘要: 如图所示电路,当室内有光线照射时,小灯不亮;当室内光线由亮突然变暗时,小灯即点亮,延迟数十秒钟后,它又能自行熄灭。图中,RL用MG45型***率电磁继电器,要求高阻与低阻相差倍数愈大愈好。K可用JZC-22F、DC12V小型***率电磁继电器。其他元器件要求如图所示。

光控延迟灯电路(1),标签:控制电路图,电路设计,http://www.88dzw.com

光控延迟灯电路(1)

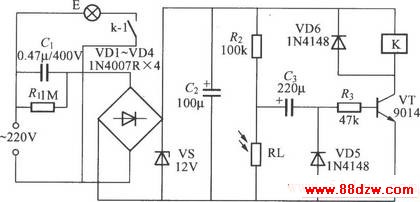

如图所示电路,当室内有光线照射时,小灯不亮;当室内光线由亮突然变暗时,小灯即点亮,延迟数十秒钟后,它又能自行熄灭。图中,RL用MG45型***率电磁继电器,要求高阻与低阻相差倍数愈大愈好。K可用JZC-22F、DC12V小型***率电磁继电器。其他元器件要求如图所示。
