数字电路声光控楼梯延迟开关电路(4)

[10-10 20:39:48]   来源:http://www.88dzw.com  控制电路   阅读:8148

文章摘要: 如图所示是一个采用CD4011集成电路组成的声、光控楼梯延迟开关,电路比较简洁,性能良好。该电路延迟时间主要由R5、C2数值决定,图示数据约1min左右。

数字电路声光控楼梯延迟开关电路(4),标签:控制电路图,电路设计,http://www.88dzw.com

数字电路声光控楼梯延迟开关电路(4)

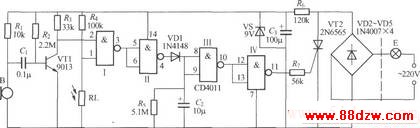

如图所示是一个采用CD4011集成电路组成的声、光控楼梯延迟开关,电路比较简洁,性能良好。该电路延迟时间主要由R5、C2数值决定,图示数据约1min左右。
