μA7555构成的交流电定时开关控制器

文章摘要： 如图所示为交流电定时开关控制电路。该控制器由降压整流电路、单稳定时器、交流固态继电器等组成。其中降压整流电路为整个控制器提供直流电压。由IC(555)和W1、R2、C4等组成的单稳定时电路，其定时时间为td=1.1Rw1C4，图示参数对应的最长定时时间约为30分钟，具体定时长短可通过调节W1来实现。按一下开关AN，则IC因②脚为低电平而发生置位，③脚输出的高电平使交流固态继电器SP110的交流输出端开通，相应接通负载，计时开始。当IC定时过后，③脚输出低电平，从而使SP110的交流输出端断开，负载也断开，计时结束。本电路的控制作用，可实现交流电情况下相应的自动定时。

μA7555构成的交流电定时开关控制器,标签：控制电路图,电路设计,http://www.88dzw.com

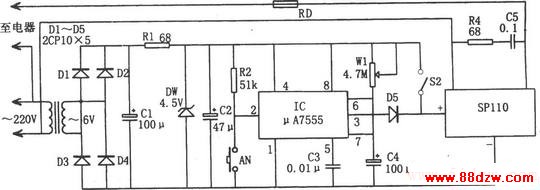

如图所示为交流电定时开关控制电路。该控制器由降压整流电路、单稳定时器、交流固态继电器等组成。其中降压整流电路为整个控制器提供直流电压。

由IC(555)和W1、R2、C4等组成的单稳定时电路，其定时时间为td=1.1Rw1C4，图示参数对应的最长定时时间约为30分钟，具体定时长短可通过调节W1来实现。

按一下开关AN，则IC因②脚为低电平而发生置位，③脚输出的高电平使交流固态继电器SP110的交流输出端开通，相应接通负载，计时开始。当IC定时过后，③脚输出低电平，从而使SP110的交流输出端断开，负载也断开，计时结束。

本电路的控制作用，可实现交流电情况下相应的自动定时。
