分立元件声光控楼梯延迟开关电路(6)

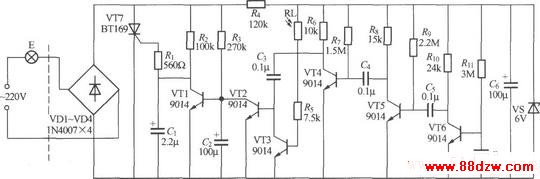

如图所示是一个用压电陶瓷片作声一电换能器的声、光控楼梯走道延迟照明开关,由于压电陶瓷片对声音信号感受灵敏度低于驻极体电容话筒,所以音频放大器使用VT4~VT6三级电压放大,以提高开关对声音的反应灵敏度。电路的延迟时间主要由R3、C2决定,图示数据约1min。
