分立元件声光控楼梯延迟开关电路(7)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8512次
文章摘要: 如图所示声、光控楼梯走道延迟照明开关采用压电陶瓷片作为声-电换能器,该电路:①增添了发光二极管LED,可在夜间发弱光,起指示开关位置作用;②增加了光控灵敏度调节电阻R7,增减R7阻值可调节电路光控的起控点;③在RL两端并联一电容C3,可提高光控电路的抗干扰性能;④增设二极管VD5可提高电路工作的可靠性;⑤VT2与VT4采用电阻直接耦合,以提高信号传输效率。该电路延迟时间主要由VT1基极回路里的电阻R2与电容C2数值决定。
分立元件声光控楼梯延迟开关电路(7),标签:控制电路图,电路设计,http://www.88dzw.com

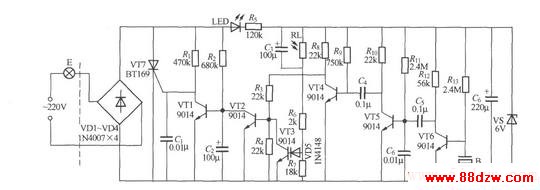

如图所示声、光控楼梯走道延迟照明开关采用压电陶瓷片作为声-电换能器,该电路:①增添了发光二极管LED,可在夜间发弱光,起指示开关位置作用;②增加了光控灵敏度调节电阻R7,增减R7阻值可调节电路光控的起控点;③在RL两端并联一电容C3,可提高光控电路的抗干扰性能;④增设二极管VD5可提高电路工作的可靠性;⑤VT2与VT4采用电阻直接耦合,以提高信号传输效率。该电路延迟时间主要由VT1基极回路里的电阻R2与电容C2数值决定。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
