NE555
本例介绍的触摸式电子开关电路,采用二线制接法,可以方便地取代普通机械灯开关。 该触摸式电子开关电路由时基集成电路IC(NE555)、晶闸管VT、整流二极管VD1、VD4、稳压二极管VS等组成,如图所示。

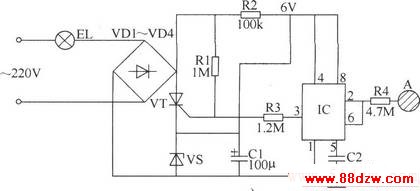

单电极型

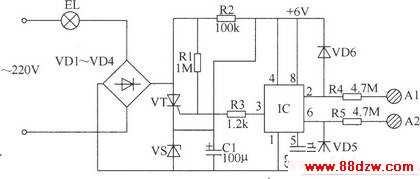

双电极型
元器件选择
R2选用1/2W碳膜电阻器;其余各电阻器均选用1/4W碳膜电阻器。
C1选用耐压值大于16V的铝电解电容器;C2选用普通涤纶电容器。
VD1~VD4均选用1N4007型整流二极管;VD5和VD6均选用1N4148型开关二极管。
VS选用1W、6V稳压二极管,例如1N4735、2CW218、2CW102等型号。
VT选用3A、400~600V的晶闸管。
IC选用NE555型时基集成电路。
触摸电极片可以用薄铜片自制。
