触摸式电子开关电路(四)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8608次
文章摘要: NE555 5G1555 μA555 本例介绍一款采用555时基集成电路制作的触摸式电子开关,它具有操作方便(触摸一下即接通)、能延时自动关断等特点,可用于控制厨房用排风扇、卫生间用换气扇和楼道、走廊等处的照明灯。 该触摸式电子开关电路由触摸电极片A、时基集成电路IE、电容器E1、C2、电阻器R1、R2和继电器K组成,如图所示。 触摸式电子开关电路 调整C1的容量,可改变单稳态触发器触发的灵敏度。元器件选择 R1和R2选用1/8W碳膜电阻器或金属膜电阻器。 C1选用独石电容器或涤纶电容器;C2选用耐压值为16V的铝电解电容器。 IC选用NE555或5G1555、,µA555型时
触摸式电子开关电路(四),标签:控制电路图,电路设计,http://www.88dzw.com
NE555
5G1555
μA555

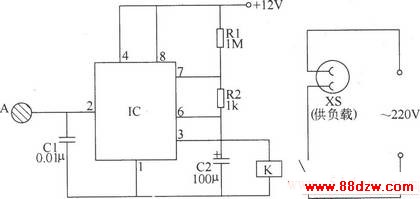

本例介绍一款采用555时基集成电路制作的触摸式电子开关,它具有操作方便(触摸一下即接通)、能延时自动关断等特点,可用于控制厨房用排风扇、卫生间用换气扇和楼道、走廊等处的照明灯。 该触摸式电子开关电路由触摸电极片A、时基集成电路IE、电容器E1、C2、电阻器R1、R2和继电器K组成,如图所示。
触摸式电子开关电路
调整C1的容量,可改变单稳态触发器触发的灵敏度。
元器件选择
R1和R2选用1/8W碳膜电阻器或金属膜电阻器。
C1选用独石电容器或涤纶电容器;C2选用耐压值为16V的铝电解电容器。
IC选用NE555或5G1555、,µA555型时基集成电路。
K选用JRX-13F型12V直流继电器。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
