简易气体烟雾报警器(555、7805)

文章摘要： 如图所示为简易气体烟雾报警电路。该报警器由降压整流与稳压电路、气敏传感元件和触发、报警音响电路等组成。降压整流与稳压电路由变压器B、桥氏整流电路、集成稳压电源7805等组成。触发、报警音响电路由可控多谐振荡器(555、R2、W2、C4)和扬声器Y等组成。半导体气敏元件采用QM-25型或MQ211型，其适用于煤气、天然气、汽油、醇、醚类及各种烟雾的报警，其要求加热电压稳定，故采用7805对灯丝电压进行稳压，且要求开机预热3分钟。当气敏元件QM接触到可燃性气体或烟雾时，其A～B极间的电阻降低，从而使该电阻与W1的分压上升，相应555④脚电位上升，当④脚的电位上升到lV以上时，555起振，其振荡频

简易气体烟雾报警器(555、7805),标签：控制电路图,电路设计,http://www.88dzw.com

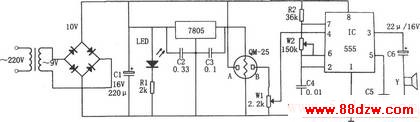

如图所示为简易气体烟雾报警电路。该报警器由降压整流与稳压电路、气敏传感元件和触发、报警音响电路等组成。降压整流与稳压电路由变压器B、桥氏整流电路、集成稳压电源7805等组成。触发、报警音响电路由可控多谐振荡器(555、R2、W2、C4)和扬声器Y等组成。半导体气敏元件采用QM-25型或MQ211型，其适用于煤气、天然气、汽油、醇、醚类及各种烟雾的报警，其要求加热电压稳定，故采用7805对灯丝电压进行稳压，且要求开机预热3分钟。

当气敏元件QM接触到可燃性气体或烟雾时，其A～B极间的电阻降低，从而使该电阻与W1的分压上升，相应555④脚电位上升，当④脚的电位上升到lV以上时，555起振，其振荡频率为f=1.44／(R2 2Rw2)C4。图中所示参数对应的频率约为0.6～8kHz。调节电位器W2，使其频率为1.5kHz即可。相应555的输出端③脚的输出信号推动扬声器Y发出报警声。

正常情况下，气敏元件的A-B极间的阻值较大，该电阻与W1的分压减小，相应使555④脚处于低电平，555停振，扬声器Y不工作。
