CW9561构成的家用电器漏电自动报警器
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8987次
文章摘要: 如图所示为家用电器漏电自动报警电路。该报警器由可控硅开关电路、漏电信号检测电路、集成音响报警电路三部分组成。其中漏电信号检测电路由R1、R2、D2CP、C1等组成;集成音响报警电路由音乐集成电路IC(CW9561)、R5、BG、扬声器Y等组成。若有电器漏电,则电阻R1和R2上就有漏电电流流过,在R2上产生降压信号。该信号经二极管D整流、电容器C1滤波后触发可控硅导通.从而后边电路的电源被接通,音乐集成电路IC工作,发出音频信号。该信号经管子BG放大后推动扬声器发出音响报警。同时,继电器J吸合,其常闭触点J1、J2断开,切断市电电源。在发生音响报警后,应立即拔下电源插头,以保证人身安全。同时,
CW9561构成的家用电器漏电自动报警器,标签:控制电路图,电路设计,http://www.88dzw.com

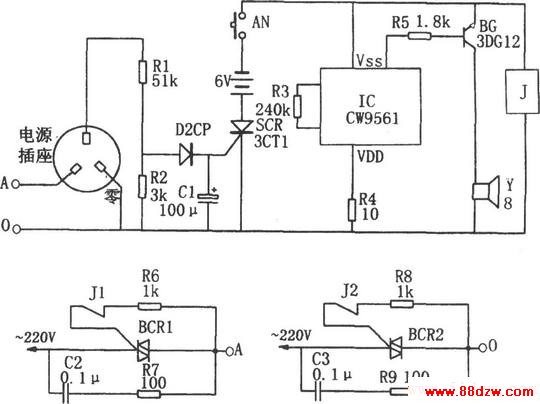

如图所示为家用电器漏电自动报警电路。该报警器由可控硅开关电路、漏电信号检测电路、集成音响报警电路三部分组成。其中漏电信号检测电路由R1、R2、D2CP、C1等组成;集成音响报警电路由音乐集成电路IC(CW9561)、R5、BG、扬声器Y等组成。
若有电器漏电,则电阻R1和R2上就有漏电电流流过,在R2上产生降压信号。该信号经二极管D整流、电容器C1滤波后触发可控硅导通.从而后边电路的电源被接通,音乐集成电路IC工作,发出音频信号。该信号经管子BG放大后推动扬声器发出音响报警。同时,继电器J吸合,其常闭触点J1、J2断开,切断市电电源。在发生音响报警后,应立即拔下电源插头,以保证人身安全。同时,只有按下常闭按钮AN。报警才能停止。人体的触电安全电流在10mA以下,报警器的漏电电流报警限值应远远小于这个值。本电路的报警限可达1mA。必要时可通过调节电阻R2的值来改变报警限。
图中晶体管BG选用3DG12,或3DG130,3DK4等,β≥80。继电器选用JRX-13F,工作电压为6V。本电路平时不耗电,只有报警时才耗电,且可用四节5号电池供电。若家用电器功耗小于200W,则可直接使用继电器的常闭触点做为开关而省去可控硅开关电路。
在安装本电路时,必须按照图中所示连接方法来连接交流电源,否则不仅不起报警作用,而且是不安全的。
