SCZ07构成的光弱报警器电路
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8692次
文章摘要: 如图所示为光弱报警器电路。该报警器的核心为振荡电路SCZ07。其输入信号受电位器W、光敏电阻LDR的控制,输出信号驱使扬声器Y、发光二极管LED工作。在调节电路时,首先将W置于最大位置,将LDR置于标准照度100勒克斯,此时电路不起振,扬声器Y不发声。细调W,使其阻值由大变小,当调到某一数值时,电路起振,扬声器发出“嘟……”声,然后再将W略调回一些,使电路刚好停振,该报警器就调好了。对于本电路,当光线低于标准照度(100勒克斯)时,扬声器发出报警“嘟……”声,同时发光二极管LED点亮,以示光线太暗。当光照度大于100勒克斯时,报警器不工作,即扬声器不发声,发光二极管不亮。
SCZ07构成的光弱报警器电路,标签:控制电路图,电路设计,http://www.88dzw.com

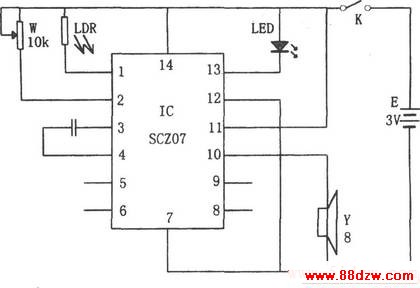

如图所示为光弱报警器电路。该报警器的核心为振荡电路SCZ07。其输入信号受电位器W、光敏电阻LDR的控制,输出信号驱使扬声器Y、发光二极管LED工作。
在调节电路时,首先将W置于最大位置,将LDR置于标准照度100勒克斯,此时电路不起振,扬声器Y不发声。细调W,使其阻值由大变小,当调到某一数值时,电路起振,扬声器发出“嘟……”声,然后再将W略调回一些,使电路刚好停振,该报警器就调好了。
对于本电路,当光线低于标准照度(100勒克斯)时,扬声器发出报警“嘟……”声,同时发光二极管LED点亮,以示光线太暗。当光照度大于100勒克斯时,报警器不工作,即扬声器不发声,发光二极管不亮。
