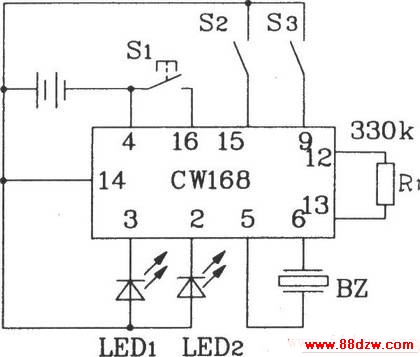

CW168新颖闪光报警集成电路典型应用电路

其中R1为内部振荡器外接振荡电阻，改变R1的阻值，能改变IC内部振荡器的振荡频率，当R1=330kΩ时，IC输出闪光频率为4Hz，单次触发后IC工作16s自动停止。为增强声响效果，可在输出端外接一只功率三极管放大，使输出能驱动扬声器放音。另外，还可通过外接各种控制电路来触发CW168，从而实现自动控制。
