停电、来电自动告知器(CD4069、KD9301、KD9302)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8833次
文章摘要: 如图所示的停电、来电告知器不需要转换开关,有电时几乎不消耗电流。当停电或来电时能自动发出一段不同的音乐,电路组成如图所示。电路由一只六反相器CD4069、两只能发出不同音乐的音乐片集成电路KD9301和KD9302组成,通过来、停电信号取样电路输出不同的触发信号,分别触发两个音乐片,使其发出不同的音乐声。
停电、来电自动告知器(CD4069、KD9301、KD9302),标签:控制电路图,电路设计,http://www.88dzw.com

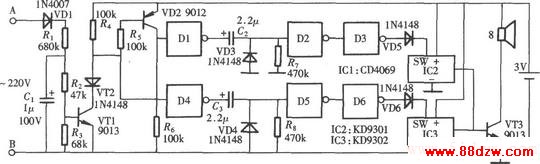

如图所示的停电、来电告知器不需要转换开关,有电时几乎不消耗电流。当停电或来电时能自动发出一段不同的音乐,电路组成如图所示。电路由一只六反相器CD4069、两只能发出不同音乐的音乐片集成电路KD9301和KD9302组成,通过来、停电信号取样电路输出不同的触发信号,分别触发两个音乐片,使其发出不同的音乐声。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
