由T630/T631组成的报警电路

文章摘要： RD9481 YN9101 HL-169B 9013 CD4017 CD4069 MK5087 T630 CD4066 本电路采用微波传感模块RD9481作为探头，使用DTMF(双音多频)编码译码，由长波收发组件T630／T631进行报警信号和地址的传送，可显示报警地点，适用于多路(16路)集群监控报警系统。 本电路由分机和主机组成，除地址编码不同外，各报警分机电路均相同.报警分机电路:报警主机电路:

由T630/T631组成的报警电路,标签：控制电路图,电路设计,http://www.88dzw.com

RD9481 YN9101 HL-169B 9013 CD4017 CD4069 MK5087 T630 CD4066

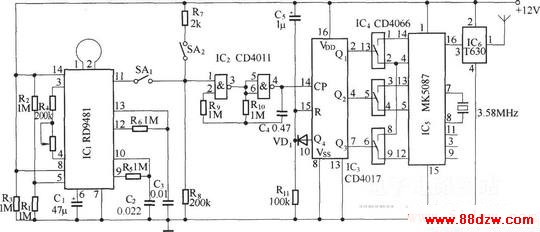

本电路采用微波传感模块RD9481作为探头，使用DTMF(双音多频)编码译码，由长波收发组件T630／T631进行报警信号和地址的传送，可显示报警地点，适用于多路(16路)集群监控报警系统。 本电路由分机和主机组成，除地址编码不同外，各报警分机电路均相同. 报警分机电路:

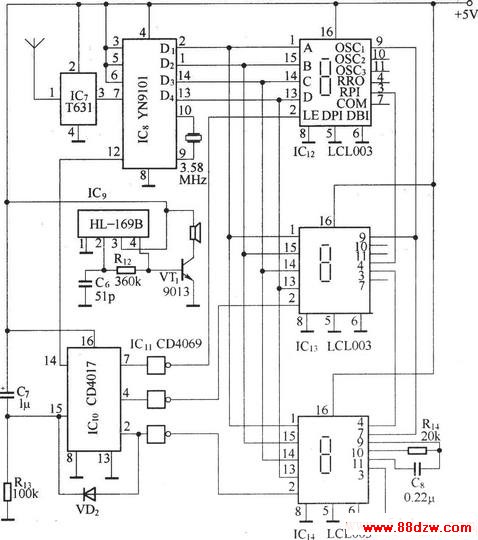

报警主机电路:
