如图所示为多路防盗无线报警电路。它由防盗传感监控头、脉冲编码无线发射电路和接收电路、译码显示电路等组成。

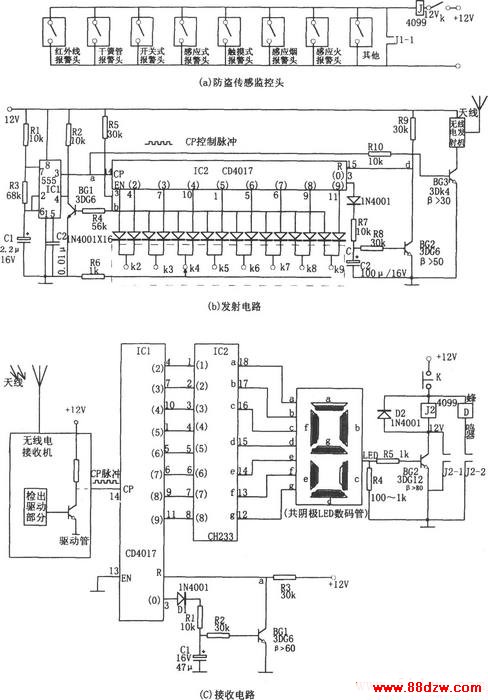

图(a)为防盗传感监控头示意图。能监控八个不同场所或不同传感方式。相应地，一台具有译码显示的接收机可装配八个不同编码发射机，显示八个不同的编码位置，实现八路报警。

图(b)中的IC1和C1、R1、R3组成一个多谐振荡器，振荡频率约为20Hz。当编码开关分别接触e点时，十进制计数器／脉冲分配器CD4017(IC2)便编出相应的不同脉冲数。此时,b点为低电平，BG1截止，相应加到555复位端为高电平，则555电路立刻翻转、起振，同时由输出端③脚输出连续的方波脉冲，且分两路输出。一路作为控制脉冲CP加至CD4017的触发端点④脚。使IC2开始计数并编出给定(预置)的脉冲数。计数完，IC2的预置端便呈现高电平，故b点呈高电平，BG1饱和导通，其集电极电位低于0.4V，555被强制复位，振荡终止。555输出的方波脉冲的另一路加至BG3，当IC2计数时，因BG3饱和导通而对空发射固有频率的高频脉冲，当IC2计数毕，555因停振而不输出脉冲时，BG3截止，发射机停发。例如，K4接通触点位置，计数器IC2的计数为4，计数毕，IC2的⑩脚变为高电平。555停振，只发出4个脉冲，完成计数后。放大器BG2和电容C2等使IC2清零。

图(c)中的接收机可自行设计或采用成品电路，应根据控制距离的远近来选取不同灵敏度的电路。视频包络CP由接收的射频或高频信号解调出后加至计数器／分配器CD4017，计数毕，IC1电路与图(b)中的IC2对应的控制端(如发4个CP，则为⑩脚)星高电平，送入下一级频道指示专用电路IC2，以驱动共阴极LED数码管显示一预先设定好的发射机代码数字，表明此处有情况发生。相应的BG2驱动继电器吸合，接通压电陶瓷片蜂鸣器报警。
