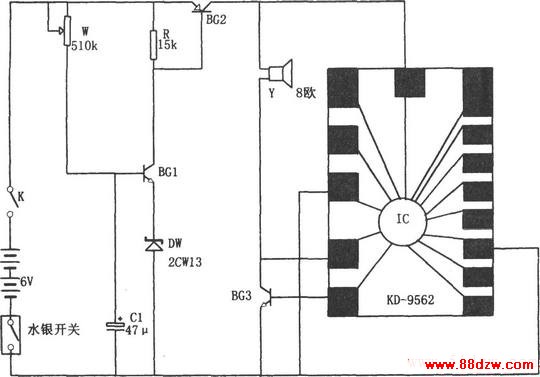

如图所示为自动求救报警电路。该电路由音乐集成电路IC(KD-9562)、稳压管DW(2CW13)、水银开关、晶体管、滑动变阻器W和电源等组成。它可用塑料小盒进行封装后放在口袋中，或装在手杖中。当人直立时，水银开关呈断开状态，电路的电源断开，电路不工作，音乐集成电路IC不发声。当人弯腰(报警器装在口袋中)或手杖落地(报警器放在手杖中)时，水银开关闭合，晶体管BG1上加有电源电压，并且电容器C1通过W进行充电。当C1上的电压未达到BG1的导通电压时，BG1不导通，同时BG2截止，IC集成电路不工作。当C1上的电压达到BG1的导通电压时，因稳压管DW的钳位作用，BG1管仍然不导通。C1上的电压仍继续上升，直到其超过BG1的导通电压与稳压管DW的稳定电压之和时，BG1管才导通，从而使BG2导通，电源电压加到集成电路IC上，使IC发出音乐信号，扬声器Y发出救护车报警声。上述电路中存在报警延时，以防止人弯腰或手杖倒地时报警器发出误报警。其中该段延时时间可通过调节滑动变阻器W或改变电容器C1的数值来改变。

另外，本电路中晶体管BG1选用3DG6，β≥80。BG2选用3AX31或3AX81，β≥50。BG3选用3DG130，β≥80。其他元件无特殊要求。
